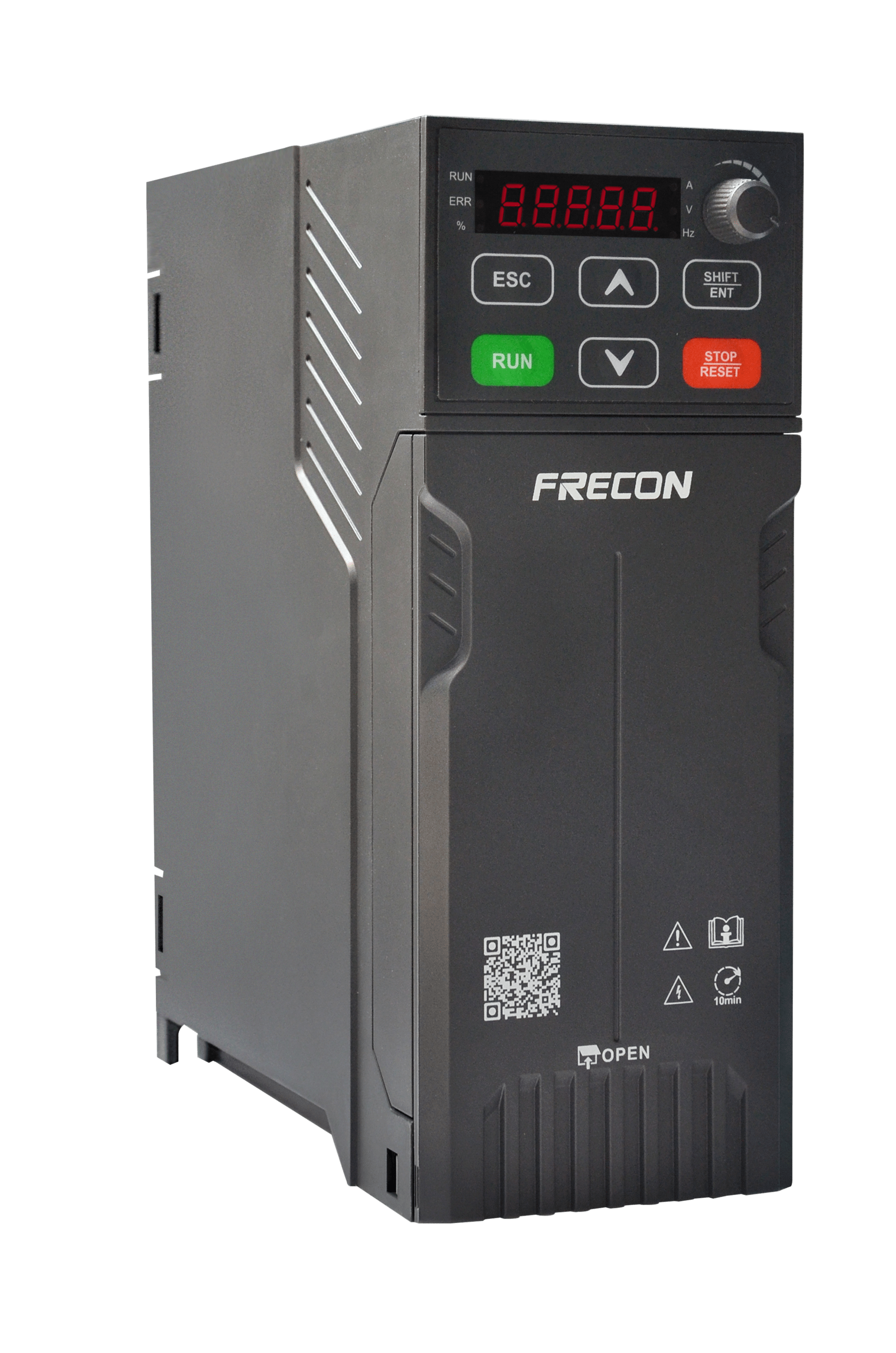

Frecon FR01 Ekonomik Seri Hız Kontrol Cihazı

Kompakt Yapı, Güçlü Kontrol, Ekonomik Çözüm!

FRECON FR01 Serisi, standart motor hız kontrol uygulamalarında ihtiyaç duyulan temel fonksiyonları kompakt ve ekonomik bir yapıda bir araya getirir.

Yalnızca uygun maliyetiyle değil; motor kontrol performansı, koruma fonksiyonları ve uygulama kolaylığıyla makine üreticileri, pano imalatçıları ve endüstriyel tesisler için fiyat/performans odaklı bir hız kontrol çözümüdür.

Küçük Gövde, İşlevsel Kontrol

FR01 Serisi; gereksiz karmaşıklıktan uzak yapısıyla günlük endüstriyel uygulamalarda ihtiyaç duyulan motor kontrol fonksiyonlarını kullanıcıya sunar.

Motor Kontrolünde İhtiyacınız Olan Fonksiyonlar

FR01, yalnızca motor devrini değiştirmek için değil; uygulamanın daha kontrollü, daha esnek ve daha verimli çalışmasını sağlamak amacıyla kullanılabilir.

Hassas hız ayarı
Uygulamaya uygun motor hızının belirlenmesine olanak sağlar.

Yumuşak kalkış ve duruş
Motorun kontrollü şekilde hızlanmasına ve yavaşlamasına yardımcı olur.

Motor koruma fonksiyonları
Sürücü ve motor sisteminin farklı çalışma koşullarına karşı korunmasına katkı sağlar.

Esnek kontrol seçenekleri
Dijital ve analog girişler sayesinde farklı makine ve otomasyon senaryolarına adapte edilebilir.

Kompakt tasarım
Elektrik panolarında daha verimli alan kullanımına yardımcı olur.

Tek Faz 220V 0.4 ～2.2kW
Üç Faz 380V 0.75 ～7.5kW

Tüm diğer FRECON İnverterleri gibi , ” AVRUPA ve TÜRKİYE Yeni teknik koordinasyon ve standardizasyon yöntemi” CE ve TSE direktif gerekliliklerine uygundur.

Dökümanlar

Teknik Özellikler

Giriş Gerilimi

1 Faz 220 V AC: -15% / +20%
3 Faz 380 V AC: -15% / +30%
Giriş frekansı: 50/60 Hz, ±5% tolerans

Güç Aralığı

1 Faz 220 V modeller: 0,37 – 4,0 kW
3 Faz 380 V modeller: 0,37 – 7,5 kW

Çıkış Frekansı

0,00 – 600,00 Hz
Ayar çözünürlüğü: 0,01 Hz

Kontrol Modları

V/F Kontrol
Sensörsüz Vektör Kontrol

Hız Kontrol Aralığı

V/F kontrolde: 1:50
Sensörsüz vektör kontrolde: 1:100

Hız Hassasiyeti

V/F kontrolde: ±0,5%
Sensörsüz vektör kontrolde: ±0,2%

Tork Performansı

Kalkış torku: 0,5 Hz’de %180
Tork tepki süresi: <10 ms

Aşırı Yük Kapasitesi

G tipi / sabit tork uygulamalarında:

%150 – 60 saniye
%180 – 10 saniye
%200 – 1 saniye

P tipi / değişken tork uygulamalarında:

%120 – 60 saniye
%145 – 10 saniye
%160 – 1 saniye

Analog ve Dijital Girişler

4 adet dijital giriş
Dijital girişlerden biri 20 kHz’ye kadar yüksek hızlı pulse girişi olarak kullanılabilir
1 adet analog giriş
Analog giriş seçeneği: 0–10 V / 0–20 mA

Çıkışlar

1 adet 0–10 V analog çıkış
1 adet açık kollektör çıkışı
1 adet röle çıkışı

Haberleşme

RS485 haberleşme
Modbus haberleşme protokolü
Haberleşme hızları: 4.800 – 115.200 bps

Dahili PID Kontrol

Var
Proses kontrol uygulamalarında kapalı çevrim kontrol imkânı sağlar.

PLC ve Çoklu Hız Fonksiyonu

Dahili basit PLC fonksiyonu
16 kademeye kadar programlanabilir hız kontrolü

Frenleme Fonksiyonları

DC frenleme
Dinamik frenleme fonksiyonu
Fren direnci bağlantı desteği

Otomatik Gerilim Regülasyonu – AVR

Şebeke gerilimindeki değişimlerde çıkış geriliminin kararlı tutulmasına yardımcı olan AVR fonksiyonu

Koruma Fonksiyonları

Aşırı akım
Aşırı gerilim
Düşük gerilim
Aşırı sıcaklık
Motor aşırı yük
Sürücü aşırı yük
Kısa devre ve çeşitli sistem hata korumaları

Koruma Sınıfı

IP20

Çalışma Sıcaklığı

-10°C / +40°C

Verim

Anma gücünde ≥ %93

Soğutma

Fan soğutmalı

Küçük Gövde, Büyük Kontrol Yeteneği

FR01 Serisi yalnızca ekonomik bir hız kontrol cihazı değildir.

600 Hz’e kadar çıkış frekansı, sensörsüz vektör kontrol, 0,5 Hz’de %180 kalkış torku, dahili PID, 16 kademeli hız kontrolü ve RS485/Modbus haberleşme gibi özellikleri kompakt bir yapıda bir araya getirir.
